Applicazione dei varistori nei micro motori DC

Un varistore è un componente di protezione non lineare di limitazione della tensione progettato per assorbire picchi di sovratensione del circuito e proteggere i componenti elettronici di precisione a valle. Ampiamente applicato nei micromotori con spazzole, risolve efficacemente i comuni problemi di funzionamento dei motori come picchi di tensione di commutazione, interferenze elettromagnetiche e usura delle spazzole.

Questo articolo introduce sistematicamente il principio di funzionamento dei varistori, analizza le loro principali funzioni protettive micromotore funzionamento e fornisce linee guida pratiche e standardizzate per la selezione dei componenti. Serve come riferimento tecnico professionale per ingegneri hardware, sviluppatori di progetti e personale addetto agli acquisti.

Principio di funzionamento dei varistori

Un resistore dipendente dalla tensione (varistore) è altamente sensibile alle variazioni di tensione. La sua resistenza rimane al livello dei megaohm in normali condizioni operative a bassa tensione e scende bruscamente al livello dei milliohm istantaneamente quando si verificano picchi di sovratensione, formando un percorso a bassa impedenza per scaricare rapidamente la corrente di picco e realizzare una protezione da blocco della tensione.

1.1 Tre zone operative caratteristiche

Lo stato di funzionamento di un varistore può essere suddiviso in tre regioni distinte a seconda della tensione applicata:

1) Regione delle perdite

Quando la tensione applicata rientra nel normale intervallo di funzionamento del circuito, il varistore presenta una resistenza estremamente elevata con passaggio di solo una minima corrente di dispersione. Non influisce sul normale funzionamento del circuito e rimane in uno stato di protezione standby a lungo termine.

2) Regione di bloccaggio non lineare

Quando nel circuito compaiono sovratensioni transitorie o picchi di tensione, il varistore entra nella regione di lavoro non lineare. La corrente aumenta bruscamente mentre la tensione del terminale è stabilmente fissata entro un intervallo ristretto e sicuro. Questa è la regione di lavoro principale in cui il varistore assorbe le sovratensioni e sopprime i picchi e svolge il principale lavoro di protezione nei circuiti dei micromotori.

3) Regione di saturazione

Se la sovratensione continua a salire oltre il campo di rilevamento, il varistore entra nella regione di saturazione e si comporta come un componente lineare a bassa resistenza, determinando un forte aumento della corrente di circuito. Il funzionamento a lungo termine in questa regione causerà il surriscaldamento dei componenti, la bruciatura e persino la rottura della ceramica. Pertanto, il funzionamento della regione di saturazione è severamente vietato nelle applicazioni pratiche.

1.2 Meccanismo di conduzione materiale

I varistori di ossido di metallo comuni sono ceramiche semiconduttrici policristalline sinterizzate, costituite principalmente da ossido di zinco (ZnO) con una piccola quantità di additivi ausiliari di ossido di metallo come ossido di bismuto e ossido di cobalto.

Ogni granulo di ossido di zinco è avvolto da uno strato limite di grano ad alta resistenza. Sotto la tensione di esercizio nominale, il bordo del grano blocca la conduzione di corrente per garantire il normale funzionamento del circuito. Quando la tensione supera il valore di soglia, si verificano effetti di rottura Zener ed effetto tunnel al confine del grano, la resistenza del componente diminuisce bruscamente e si forma un canale di scarica ad alta velocità per rilasciare istantaneamente l'energia di picco.

Funzioni principali dei varistori nei micromotori

La maggior parte dei micromotori tradizionali sono motori CC con spazzole. Durante il funzionamento, spazzole di carbone e commutatori cambiano continuamente la direzione della corrente degli avvolgimenti dell'indotto. Poiché l'avvolgimento dell'armatura ha caratteristiche induttive, immagazzinerà energia magnetica quando energizzato. La commutazione istantanea della corrente durante la commutazione rilascia una massiccia energia magnetica, formando picchi transitori ad alta tensione, vale a dire forza elettromotrice controcorrente (Back EMF).

Senza una protezione efficace, i picchi di commutazione causeranno tre problemi principali:

1) Usura accelerata del motore

I picchi di alta tensione producono scintille di commutazione, causando l'erosione ad alta temperatura sui segmenti del commutatore e sulle spazzole di carbone, aggravando l'usura meccanica e riducendo notevolmente la durata complessiva dei micromotori.

2) Grave interferenza elettromagnetica

Le scintille di commutazione irradiano rumore elettromagnetico continuo, interferendo con il normale funzionamento dei dispositivi di precisione circostanti come sensori, moduli Bluetooth e chip di controllo, portando al mancato rispetto della conformità EMC del prodotto.

3) Danni ai componenti del circuito

I picchi di sovratensione non soppressi verranno trasmessi al PCB di controllo, distruggendo facilmente i circuiti integrati di azionamento, i condensatori e altri componenti di precisione, aumentando il tasso di guasto del prodotto e i costi post-vendita.

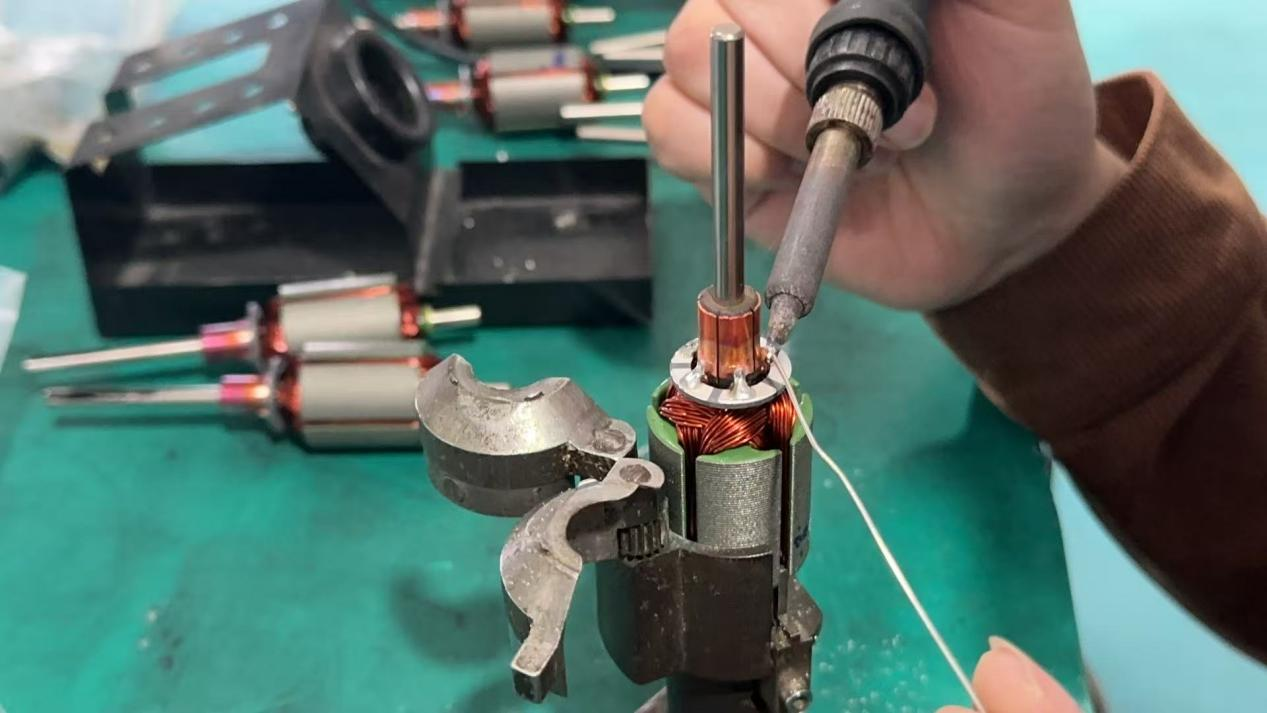

Collegando un varistore in parallelo ai terminali del micromotore, il componente entrerà immediatamente nella regione di bloccaggio non lineare una volta che si verificano picchi di tensione di commutazione. Fornisce un percorso di scarica delle sovratensioni a bassa impedenza per bloccare la sovratensione entro un intervallo sicuro, realizzando tre effetti di protezione del nucleo:

1. Sopprimono efficacemente le scintille di commutazione e riducono l'usura dei commutatori e delle spazzole di carbone;
2. Ridurre significativamente le interferenze delle radiazioni elettromagnetiche per soddisfare gli standard di certificazione EMI industriale;
3. Assorbe l'energia di sovratensione transitoria per proteggere i componenti di precisione del circuito backend.

Guida professionale alla selezione del varistore per micromotori

La selezione di varistori dedicati al micromotore si concentra su due parametri fondamentali: tensione del varistore (V₁mA) e capacità di corrente di picco.

Parametro chiave 1: tensione varistore (V₁mA)

La tensione del varistore (V₁mA), nota anche come tensione di rottura della soglia, si riferisce alla tensione ai capi del componente quando una corrente CC da 1 mA passa attraverso il varistore. È il parametro più critico che influisce sulla precisione della protezione e sulla durata.

Formula di selezione del micromotore CC

V₁mA = (1,8 ~ 2,2) × Tensione di alimentazione CC nominale del motore (Vp)

Due vincoli di selezione fondamentali

1. La tensione del varistore deve essere superiore alla tensione massima di funzionamento continuo del sistema per evitare falsi interventi e riscaldamenti anomali;
2. La tensione del varistore deve essere inferiore alla tensione massima di tenuta dei componenti protetti per garantire un bloccaggio efficace prima che si verifichi un danno al circuito.

Esempio pratico di applicazione

Per un micromotore CC da 12 V:

Valore minimo di selezione: 12 V × 1,8 = 21,6 V

Valore massimo di selezione: 12 V × 2,2 = 26,4 V

Specifiche mainstream consigliate: varistori 24V/26V.

Parametro chiave 2: capacità di corrente di picco

La capacità di corrente di picco si riferisce alla corrente di impulso di picco massima che un varistore può sopportare in condizioni di test standard (temperatura ambiente di 25 ℃, forma d'onda di picco e tempi di impatto specificati), con la variazione della tensione del varistore controllata entro ±10%.

Principi di selezione

1. Un valore nominale di corrente di picco più elevato fornisce una maggiore capacità anti-interferenza e prestazioni di protezione più stabili;
2. La corrente di picco effettiva generata dal motore deve essere inferiore alla corrente di picco massima nominale del componente per garantire un funzionamento affidabile a lungo termine;
3. Per scenari in cui la corrente di picco non può essere calcolata con precisione, selezionare le specifiche in base alla potenza del motore, alla frequenza di avvio-arresto e alle condizioni di carico effettive.

Conclusione

Essendo un componente di protezione della tensione a basso costo, ad alta affidabilità e ad alta efficienza, i varistori svolgono un ruolo insostituibile nei sistemi di micromotori con spazzole. Assorbendo la forza elettromagnetica generata durante la commutazione del motore, sopprimono efficacemente l'usura delle scintille, riducono le interferenze elettromagnetiche, proteggono i componenti del circuito di precisione e migliorano significativamente la stabilità generale e la durata delle apparecchiature del micromotore.

Una selezione ragionevole dei parametri è la chiave per sfruttare appieno le prestazioni della protezione del varistore. Se hai requisiti di motore CC, contattaci per ricevere supporto per una soluzione personalizzata.
