Motore DC senza spazzole (BLDC): struttura e funzionamento

Motori DC senza spazzole (BLDC). sono diventati sempre più popolari grazie alla loro efficienza, affidabilità e lunga durata. A differenza dei tradizionali motori a spazzole, utilizzano un sistema di controllo elettronico per commutare la corrente tra gli avvolgimenti, eliminando la necessità di spazzole e di un commutatore meccanico. Questo design migliora l'efficienza, riduce l'usura e consente un controllo più preciso. Di conseguenza, i motori BLDC sono ampiamente utilizzati in applicazioni che vanno dalle apparecchiature industriali all’elettronica di consumo.

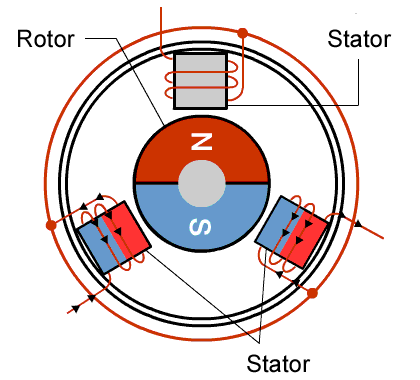

Struttura di base dei motori BLDC

Statore:

Lo statore è la parte stazionaria di un motore CC senza spazzole ed è responsabile della creazione del campo magnetico che aziona il rotore. È costituito da più avvolgimenti di rame montati attorno a un nucleo di acciaio laminato. Questi avvolgimenti sono collegati a un regolatore elettronico di velocità (ESC), che fornisce corrente a ciascuna fase in una sequenza specifica.

Quando il controller commuta la corrente tra gli avvolgimenti, il campo magnetico all'interno del motore cambia continuamente posizione, creando quello che è noto come campo magnetico rotante. I magneti permanenti sul rotore seguono naturalmente questo campo in movimento, producendo coppia e facendo ruotare il motore.

Il design dello statore ha un impatto diretto sulle prestazioni del motore. Fattori quali la configurazione dell'avvolgimento, il design delle fessure e il numero di poli possono influenzare l'efficienza, la coppia erogata, la temperatura operativa e i livelli di rumore. Per questo motivo, lo statore è spesso considerato uno dei componenti più critici in un motore BLDC.

Rotore:

Il rotore di un motore CC senza spazzole è costituito da magneti permanenti che creano un campo magnetico. Durante il funzionamento, questo campo magnetico interagisce con il campo magnetico rotante generato dallo statore, producendo la coppia che aziona il motore.

A differenza dello statore, il rotore non necessita di avvolgimenti né di collegamento elettrico diretto. Questa struttura più semplice elimina la necessità di spazzole e commutatori, riducendo l'usura meccanica e migliorando l'affidabilità.

Il rotore è progettato con un numero specifico di poli magnetici, generalmente compreso tra 2 e 8 a seconda dell'applicazione. Il conteggio dei poli gioca un ruolo importante nelle prestazioni del motore. I motori con più poli generalmente forniscono una coppia più elevata e un funzionamento più fluido a velocità inferiori, mentre i motori con meno poli sono più adatti per applicazioni ad alta velocità. La selezione del numero di poli corretto è quindi una parte fondamentale della progettazione del motore, poiché influisce direttamente sull'equilibrio tra coppia, velocità ed efficienza complessiva.

magneti permanenti:

I magneti permanenti generano il campo magnetico che interagisce con lo statore per produrre la rotazione. La maggior parte dei motori BLDC utilizza magneti al neodimio ferro boro (NdFeB) perché forniscono un forte campo magnetico pur rimanendo compatti e leggeri. Nelle applicazioni che coinvolgono temperature elevate o ambienti operativi difficili, è possibile utilizzare i magneti in samario cobalto (SmCo) grazie alla loro stabilità termica e resistenza alla corrosione superiori. I magneti sono montati saldamente sul rotore per garantire un funzionamento stabile a velocità elevate.

Il design del magnete gioca un ruolo importante nel determinare le prestazioni del motore. Fattori come il numero di poli, il posizionamento del magnete e la forza magnetica influenzano tutti la coppia erogata, la capacità di velocità e l'efficienza complessiva. Ottimizzando questi parametri, i progettisti di motori possono personalizzare un motore BLDC per soddisfare i requisiti specifici di diverse applicazioni, indipendentemente dal fatto che la priorità sia la coppia elevata, l'alta velocità o la massima efficienza energetica.

Tipi di motori BLDC

Motori BLDC a rotore interno

In un motore CC senza spazzole con rotore interno, il rotore a magnete permanente si trova al centro del motore e gira all'interno degli avvolgimenti dello statore stazionario. Questa è la configurazione più utilizzata nelle applicazioni industriali e commerciali. Poiché il rotore occupa solo il nucleo della sezione trasversale del motore, il suo diametro e la sua massa sono relativamente piccoli, con conseguente bassa inerzia rotazionale. Una bassa inerzia significa che il motore può accelerare e decelerare rapidamente, il che è essenziale nei servoazionamenti, nei giunti robotici e nei sistemi di posizionamento di precisione in cui la risposta dinamica è un requisito di progettazione critico.

Il rotore compatto consente inoltre ai motori con rotore interno di raggiungere velocità di rotazione elevate. Combinato con un alloggiamento cilindrico che si integra naturalmente nei gruppi macchina standard, il design del rotore interno è particolarmente adatto per utensili elettrici, pompe, compressori, ventole di raffreddamento e applicazioni di azionamento industriale in cui è richiesto un motore compatto ad alta velocità con una risposta dinamica rapida. Il calore generato negli avvolgimenti dello statore può essere condotto direttamente attraverso l'alloggiamento del motore alla struttura circostante, semplificando la gestione termica nel funzionamento continuo.

Motori BLDC con rotore esterno

In un motore CC senza spazzole con rotore esterno, il rotore forma un guscio cilindrico o coppa che circonda lo statore e ruota attorno ad esso. I magneti permanenti sono montati sulla superficie interna del guscio esterno del rotore, rivolti verso gli avvolgimenti dello statore al centro del motore. Questa disposizione invertita posiziona il traferro magnetico su un raggio maggiore, il che aumenta il braccio di torsione effettivo e consente di ospitare più poli magnetici attorno alla circonferenza del rotore.

Il risultato è un motore che genera una coppia sostanzialmente più elevata a velocità di rotazione inferiori rispetto a un design con rotore interno di dimensioni e potenza equivalenti. I motori con rotore esterno sono quindi la scelta preferita per le applicazioni a trasmissione diretta in cui la riduzione della velocità non è auspicabile, in particolare propulsione di droni e UAV, ventilatori assiali e a soffitto a trasmissione diretta, motori con mozzo di biciclette elettriche e azionamenti per giradischi o piatti in strumenti di precisione. Il compromesso è un diametro esterno maggiore e una maggiore inerzia rotazionale, che limita la risposta dinamica rispetto ai design del rotore interno. Anche la gestione termica richiede una considerazione più attenta, poiché il guscio esterno rotante limita il flusso d'aria attorno allo statore.

Come ruota un motore BLDC?

Il funzionamento di un motore DC brushless si basa sull'interazione tra il campo magnetico generato dallo statore e i magneti permanenti montati sul rotore.

Quando viene fornita corrente all'avvolgimento dello statore, si crea un campo magnetico che attrae e respinge i magneti del rotore. Questa forza magnetica genera coppia e fa muovere il rotore. Tuttavia, se lo stesso avvolgimento rimanesse continuamente energizzato, il rotore si allineerebbe semplicemente con il campo magnetico e smetterebbe di ruotare.

Per mantenere il motore in funzione, il campo magnetico all'interno dello statore deve cambiare continuamente posizione. Ciò si ottiene attraverso un processo noto come commutazione elettronica. Invece di utilizzare spazzole e un commutatore meccanico come un tradizionale motore CC, un motore BLDC si affida a un controller elettronico per commutare la corrente tra i diversi avvolgimenti dello statore a intervalli precisamente temporizzati.

Il controller determina la posizione del rotore utilizzando sensori ad effetto Hall o rilevamento back-EMF senza sensori. Sulla base di queste informazioni, energizza la sequenza di avvolgimento appropriata, creando un campo magnetico rotante che spinge continuamente in avanti il ​​rotore.

Il controller è composto principalmente da tre parti principali: dispositivi di feedback della posizione (come sensori Hall o circuiti di rilevamento back-EMF), un microcontrollore o processore di segnali digitali che esegue algoritmi di controllo intelligenti e componenti elettronici di potenza come transistor e MOSFET per la commutazione dei percorsi di corrente. Questi moduli cooperano per realizzare la commutazione elettronica e gestire l'eccitazione di ciascuna fase del motore. Il controller identifica innanzitutto la posizione del rotore tramite dispositivi di feedback della posizione. Sulla base di questi dati di posizione, energizza gli avvolgimenti nella sequenza corretta per formare un campo magnetico rotante che spinge continuamente il rotore in avanti, mantenendo un campo magnetico rotante stabile per un funzionamento regolare, un'erogazione di coppia efficiente e un controllo preciso della velocità.

Vantaggi dei motori BLDC

Alta efficienza

I motori BLDC sono altamente efficienti perché eliminano l'attrito delle spazzole e le perdite del commutatore. Combinati con magneti permanenti ad alte prestazioni, convertono più energia elettrica in utile rendimento meccanico generando meno calore.

Lunga durata

Senza spazzole o commutatori, ci sono meno componenti soggetti a usura all'interno di un motore BLDC. Ciò riduce significativamente le esigenze di manutenzione e aiuta a prolungare la vita operativa.

Alta densità di potenza

I motori BLDC possono fornire coppia e potenza elevate da un pacchetto compatto. Il design leggero del rotore migliora anche la risposta dinamica e le prestazioni di accelerazione.

Basso rumore elettrico

Poiché non è presente alcun contatto tra spazzola e commutatore, i motori BLDC producono molto meno rumore elettrico e interferenze elettromagnetiche (EMI) rispetto ai tradizionali motori con spazzole.

Controllo preciso

Se abbinati a un controller elettronico, i motori BLDC forniscono un controllo accurato di velocità e coppia in un ampio intervallo operativo, rendendoli ideali per applicazioni di automazione e di precisione.

Applicazioni ideali per motori BLDC

I motori BLDC sono ampiamente utilizzati nei settori in cui efficienza, affidabilità e controllo preciso sono essenziali. Le applicazioni tipiche includono sistemi di automazione industriale, robotica, apparecchiature CNC, utensili elettrici, dispositivi medici e veicoli elettrici. La loro capacità di fornire coppia elevata, risposta rapida e lunga durata li rende adatti agli ambienti operativi più impegnativi.

Hongyang Motor fornisce soluzioni di motori personalizzate per un'ampia gamma di applicazioni industriali e commerciali. Il nostro team di ingegneri lavora a stretto contatto con i clienti per aiutare a selezionare la tecnologia del motore più adatta in base ai requisiti prestazionali, alle condizioni operative e agli obiettivi di costo. Inoltre, stiamo sviluppando attivamente una gamma di soluzioni di motori CC senza spazzole per soddisfare la crescente domanda di maggiore efficienza, maggiore durata e prestazioni avanzate di controllo del movimento in vari settori..
