Yuyao Hongyang Micromotor Co., Ltd. Casa / Prodotti / Motoriduttore / 24JX370 Motoriduttore epicicloidale spazzolato

24JX370 Motoriduttore epicicloidale spazzolato

1. Rapporti di trasmissione multipli per una selezione flessibile di velocità e coppia
Disponibile con riduttori epicicloidali da 1 a 5 stadi e rapporti di riduzione da 3,7:1 a 3736:1, consentendo ai clienti di selezionare la velocità di uscita e la coppia adeguate per i diversi sistemi di azionamento.

2. Riduttore epicicloidale compatto da 24 mm
Il riduttore da 24 mm di diametro fornisce una soluzione di azionamento compatta per apparecchiature con spazio limitato, inclusi meccanismi robotici, serrature intelligenti, distributori automatici, dispositivi medici e piccoli sistemi di automazione.

3. Trasmissione ad ingranaggi stabile e durevole
Costruito con una struttura a ingranaggi planetari, ingranaggi in acciaio sinterizzato, supporto con cuscinetti a sfera e modulo di ingranaggio da 0,4 M per fornire una trasmissione di potenza stabile per applicazioni meccaniche compatte.

4. Ampio intervallo operativo 3–18 V CC
Progettato per il funzionamento a 3–18 V CC con una tensione nominale di 12 V. A seconda del rapporto di trasmissione selezionato, la velocità di uscita varia da 1,4 a 1405,4 giri/min e la coppia di uscita arriva fino a 2,00 N·m.

5. Gioco basso e supporto OEM/ODM
Il gioco è ≤2°, contribuendo a migliorare le prestazioni di posizionamento nei sistemi di azionamento orientati alla precisione. Personalizzazione OEM/ODM, opzioni albero di uscita e ordini di campioni sono disponibili per lo sviluppo del progetto.

CONTATTACI 24JX370 Motoriduttore epicicloidale spazzolato
  • 24JX370 Motoriduttore epicicloidale spazzolato
  • 24JX370 Motoriduttore epicicloidale spazzolato
  • 24JX370 Motoriduttore epicicloidale spazzolato

Specifiche

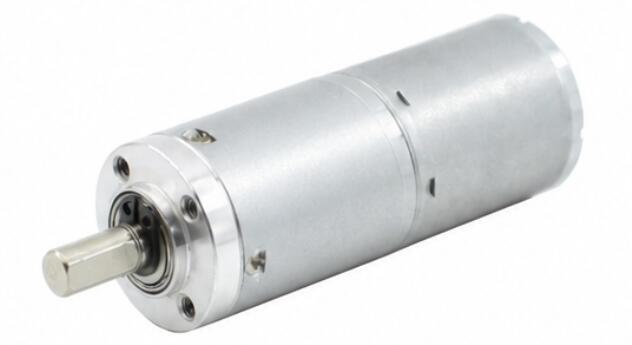

24JX370-3 Materiale dell'alloggiamento Lega di zinco Codificatore Opzionale
Modello TJX24RA Non può essere con il codificatore
Cuscinetto Cuscinetto a sfere
Modulo dell'ingranaggio 0,4 milioni
Commutatore Spazzolato
Materiale degli ingranaggi Acciaio sinterizzato
Forza di pressione massima sull'albero ≤7kgf
Ciglia posteriori ≤2°
Freno disponibile No
Costruzione di ingranaggi Ingranaggio planetario

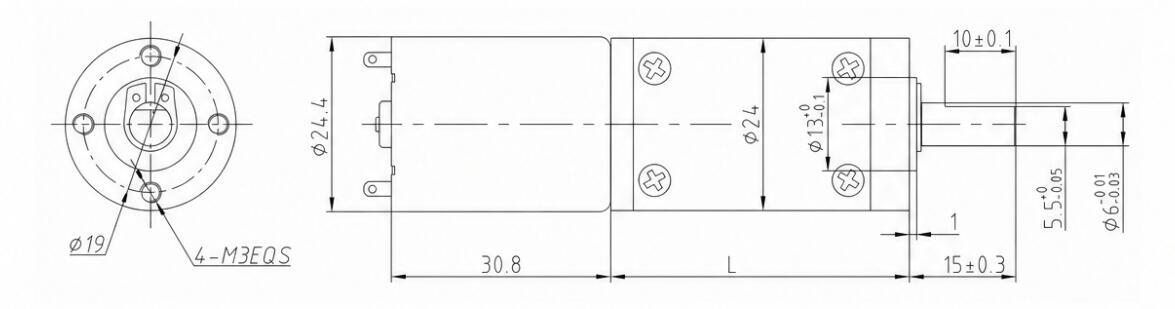

Dimensioni (mm)
24JX370-4

Dati tecnici

VELOCITÀ DEL MOTORE CC Rapporto Fasi dell'ingranaggio Dimensioni del cambio Numero di modello Voltaggio Nessun carico Al caricamento
Gamma operativa Tensione nominale Corrente Velocità Corrente Coppia Velocità
giri al minuto Dia L Min-Max V V mA giri al minuto mA N.m giri al minuto
6500 3.7 1 24 22 TJX24RA3.7i-12V-1756.8R 3.0-18.0 12 30 1756.8 120 0.01 1405.4
6500 5.2 1 24 22 TJX24RA5.2i-12V-1250R 3.0-18.0 12 30 1250 120 0.01 1000
6500 13.7 2 24 28 TJX24RA13.7i-12V-474.5R 3.0-18.0 12 30 474.5 120 0.02 379.6
6500 19.2 2 24 28 TJX24RA19.2i-12V-338.5R 3.0-18.0 12 30 338.5 120 0.03 270.8
6500 26.9 2 24 28 TJX24RA26.9i-12V-241.6R 3.0-18.0 12 30 241.6 120 0.04 193.3
6500 51 3 24 33 TJX24RA51i-12V-127.5R 3.0-18.0 12 30 127.5 120 0.06 102
6500 71 3 24 33 TJX24RA71i-12V-91.5R 3.0-18.0 12 30 91.5 120 0.09 73.2
6500 100 3 24 33 TJX24RA100i-12V-65R 3.0-18.0 12 30 65 120 0.13 52
6500 139 3 24 33 TJX24RA139i-12V-46.8R 3.0-18.0 12 30 46.8 120 0.17 37.4
6500 189 4 24 39 TJX24RA189i-12V-34.4R 3.0-18.0 12 30 34.4 120 0.21 27.5
6500 264 4 24 39 TJX24RA264i-12V-24.6R 3.0-18.0 12 30 24.6 120 0.3 19.7
6500 369 4 24 39 TJX24RA369i-12V-17.6R 3.0-18.0 12 30 17.6 120 0.42 14.1
6500 512 4 24 39 TJX24RA512i-12V-12.7R 3.0-18.0 12 30 12.7 120 0.58 10.2
6500 721 4 24 39 TJX24RA721i-12V-9R 3.0-18.0 12 30 9 120 0.81 7.2
6500 699 5 24 45 TJX24RA699i-12V-9.3R 3.0-18.0 12 30 9.3 120 0.71 7.4
6500 977 5 24 45 TJX24RA977i-12V-6.7R 3.0-18.0 12 30 6.7 120 0.99 5.3
6500 1367 5 24 45 TJX24RA1367i-12V-4.8R 3.0-18.0 12 30 4.8 120 1.39 3.8
6500 1911 5 24 45 TJX24RA1911i-12V-3.4R 3.0-18.0 12 30 3.4 120 1.94 2.7
6500 2672 5 24 45 TJX24RA2672i-12V-2.4R 3.0-18.0 12 30 2.4 120 2 1.9
6500 3736 5 24 45 TJX24RA3736i-12V-1.7R 3.0-18.0 12 30 1.7 120 2 1.4

Conversione dell'unità di coppia: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Se hai bisogno di altri parametri, contatta il servizio clienti.
