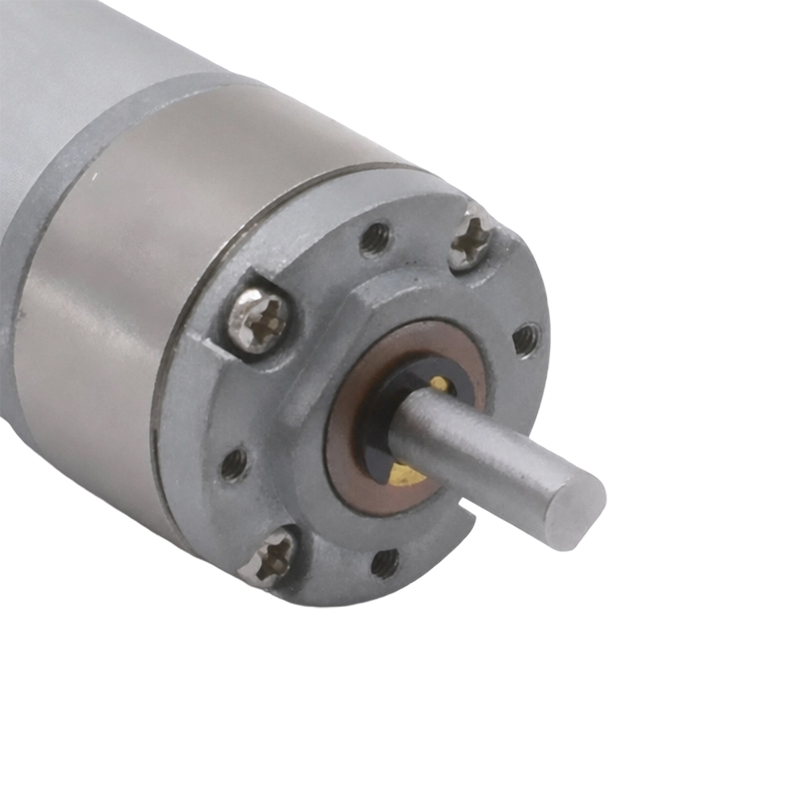

22JX180 Motoriduttore epicicloidale spazzolato

1. Potenza compatta per progetti con spazio limitato
Hai bisogno di più potenza senza ampliare la tua attrezzatura? Questo mini motoriduttore planetario offre un'uscita efficiente in un riduttore compatto da 22 mm, che lo rende ideale per robot, dispositivi intelligenti, serrature e piccoli sistemi di automazione.

2. Facile abbinamento di velocità e coppia
Una piattaforma motore, molteplici soluzioni di azionamento. Scegli tra un'ampia gamma di rapporti di riduzione per soddisfare la velocità e la coppia richieste senza riprogettare l'intero sistema meccanico.

3. Costruito per un movimento controllato e preciso
La struttura dell'ingranaggio planetario e il design a gioco ridotto contribuiscono a garantire un movimento più fluido e prevedibile per giunti robotici, alimentatori, attuatori, strumenti e altre applicazioni di controllo del movimento.

4. Pronto per sistemi controllati dal feedback
Per le applicazioni che richiedono feedback di velocità o posizione, un encoder A/B a due canali opzionale può contribuire a migliorare il controllo del motore e l'integrazione del sistema.

5. Soluzioni motoristiche personalizzate dal prototipo alla produzione
Disponibile per progetti OEM e ODM con rapporti di trasmissione flessibili, configurazioni dell'albero e opzioni encoder. Adatto per test di prototipi, sviluppo di piccoli lotti e produzione in volumi.

CONTATTACI 22JX180 Motoriduttore epicicloidale spazzolato
  • 22JX180 Motoriduttore epicicloidale spazzolato
  • 22JX180 Motoriduttore epicicloidale spazzolato
  • 22JX180 Motoriduttore epicicloidale spazzolato
  • 22JX180 Motoriduttore epicicloidale spazzolato

Specifiche

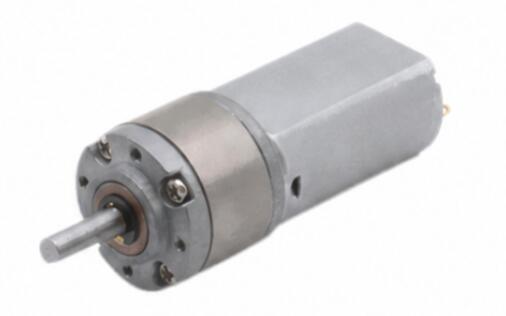

22JX180-5 Materiale dell'alloggiamento Lega di zinco Codificatore Opzionale

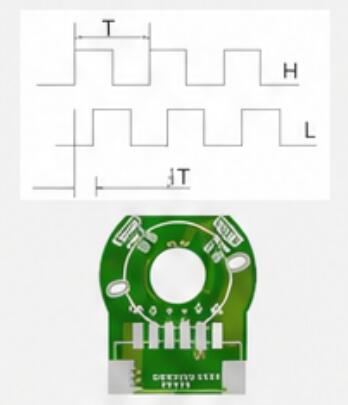

Modello TJX22RC 22JX180-6
A-B 2 canali
180Encoder-5V 12PPR

Cuscinetto Cuscinetto ad olio
Modulo dell'ingranaggio 0,3 milioni
Commutatore Spazzolato
Materiale degli ingranaggi Acciaio sinterizzato
Forza di pressione massima sull'albero ≤5kgf
Ciglia posteriori ≤2°
Freno disponibile No
Costruzione di ingranaggi Ingranaggio planetario

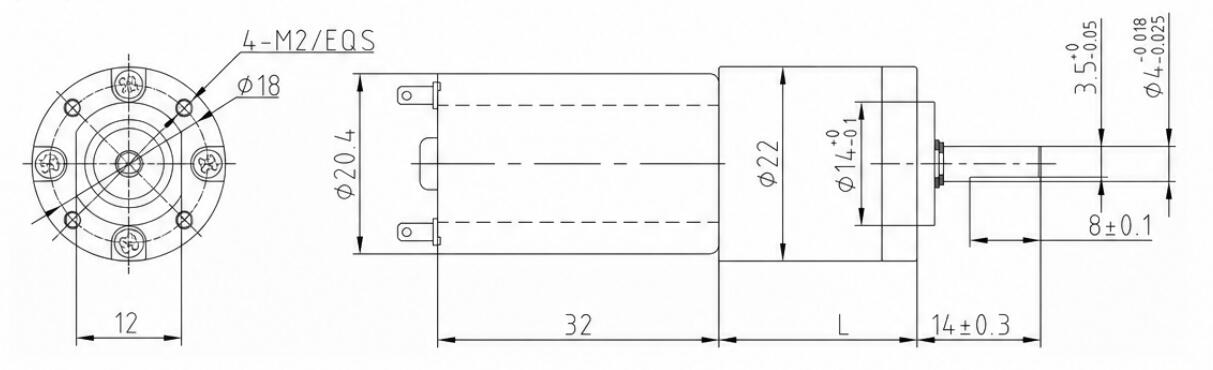

Dimensioni (mm)
22JX180-7

Dati tecnici

VELOCITÀ DEL MOTORE CC Rapporto Fasi dell'ingranaggio Dimensioni del cambio Numero di modello Voltaggio Nessun carico Al caricamento
Gamma operativa Tensione nominale Corrente Velocità Corrente Coppia Velocità
giri al minuto Dia L Min-Max V V mA giri al minuto mA N.m giri al minuto
10000 4 1 22 13 TJX22RC4i-6V-2500R 1,5-9,0 6 150 2500 520 0.01 2000
10000 4.75 1 22 13 TJX22RC4.75i-6V-2105.3R 1,5-9,0 6 150 2105.3 520 0.01 1684.2
10000 12.3 2 22 17 TJX22RC12.3i-6V-813R 1,5-9,0 6 150 813 520 0.02 650.4
10000 16 2 22 17 TJX22RC16i-6V-625R 1,5-9,0 6 150 625 520 0.03 500
10000 19 2 22 17 TJX22RC19i-6V-526.3R 1,5-9,0 6 150 526.3 520 0.04 421.1
10000 43 3 22 20 TJX22RC43i-6V-232.6R 1,5-9,0 6 150 232.6 520 0.08 186
10000 58 3 22 20 TJX22RC58i-6V-172.4R 1,5-9,0 6 150 172.4 520 0.1 137.9
10000 76 3 22 20 TJX22RC76i-6V-131.6R 1,5-9,0 6 150 131.6 520 0.13 105.3
10000 90 3 22 20 TJX22RC90i-6V-111.1R 1,5-9,0 6 150 111.1 520 0.16 88.9
10000 107 3 22 20 TJX22RC107i-6V-93.5R 1,5-9,0 6 150 93.5 520 0.19 74.8
10000 150 4 22 24 TJX22RC150i-6V-66.7R 1,5-9,0 6 150 66.7 520 0.24 53.3
10000 204 4 22 24 TJX22RC204i-6V-49R 1,5-9,0 6 150 49 520 0.32 39.2
10000 276 4 22 24 TJX22RC276i-6V-36.2R 1,5-9,0 6 150 36.2 520 0.44 29
10000 304 4 22 24 TJX22RC304i-6V-32.9R 1,5-9,0 6 150 32.9 520 0.48 26.3
10000 375 4 22 24 TJX22RC375i-6V-26.7R 1,5-9,0 6 150 26.7 520 0.6 21.3
10000 525 5 22 28 TJX22RC525i-6V-19R 1,5-9,0 6 150 19 520 0.75 15.2
10000 713 5 22 28 TJX22RC713i-6V-14R 1,5-9,0 6 150 14 520 0.75 11.2
10000 1024 5 22 28 TJX22RC1024i-6V-9.8R 1,5-9,0 6 150 9.8 520 1 7.8
10000 2036 5 22 28 TJX22RC2036i-6V-4.9R 1,5-9,0 6 150 4.9 520 1 3.9

Conversione dell'unità di coppia: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Se hai bisogno di altri parametri, contatta il servizio clienti.
