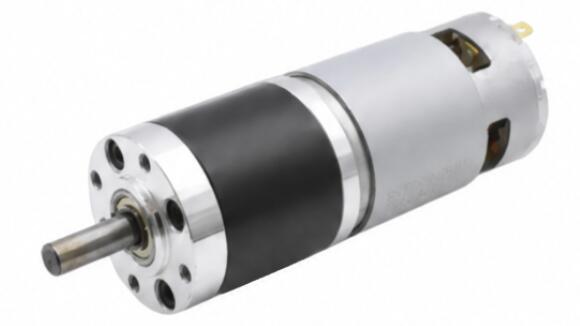

45JX775 Motoriduttore epicicloidale

1. Coppia elevata per carichi meccanici impegnativi
Il motoriduttore epicicloidale CC fornisce una coppia di uscita fino a 12,0 N·m, aiutando le apparecchiature a gestire il sollevamento, la spinta, il trasporto, il bloccaggio e altre operazioni guidate dal carico. È progettato per applicazioni in cui un motore CC standard non è in grado di fornire una forza di uscita sufficiente a bassa velocità.

2. Ampia selezione del rapporto di trasmissione da 3,7:1 a 3736:1
Scegli tra un'ampia gamma di rapporti di riduzione per soddisfare i diversi requisiti di velocità e coppia all'interno di un'unica piattaforma motore. La velocità di uscita varia da circa 1.756,8 giri/min a 1,7 giri/min, supportando la trasmissione ad alta velocità, il movimento controllato e il funzionamento a velocità ultra-bassa senza modificare il design di base del motore.

3. Gioco ridotto per movimenti più controllati
Il riduttore è dotato di gioco ≤2°, contribuendo a ridurre il gioco indesiderato durante i cambi di direzione e i movimenti ripetuti. Ciò rende il motore adatto per attuatori elettrici, azionamenti di valvole, sistemi di sollevamento, trasportatori, meccanismi robotici e apparecchiature di automazione industriale che richiedono un movimento di uscita più prevedibile.

4. Design del riduttore epicicloidale per una trasmissione di potenza compatta
Il riduttore epicicloidale multistadio trasferisce l'ingresso del motore ad alta velocità in una coppia di uscita utilizzabile mantenendo un layout meccanico compatto. Con da 1 a 5 stadi di riduzione disponibili, il TJX45RT offre ai progettisti di apparecchiature una maggiore flessibilità nel bilanciare spazio di installazione, velocità di uscita, coppia e requisiti di carico meccanico.

5. Integrazione industriale con feedback encoder opzionale

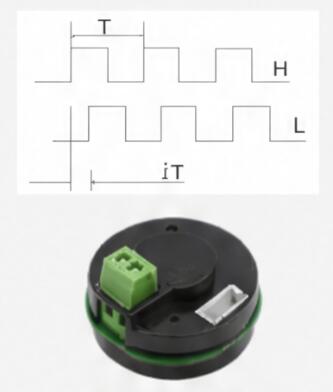

Il motore utilizza ingranaggi in acciaio 40Cr, supporto con cuscinetto a sfere e alloggiamento del cambio in lega di zinco. Ha una tensione nominale di 24 V e supporta un intervallo operativo di 6–36 V per un'integrazione flessibile del sistema. Un encoder opzionale a due canali da 5 V 13 PPR A/B supporta il monitoraggio della velocità, il rilevamento della rotazione e il controllo del feedback nei macchinari automatizzati.

CONTATTACI 45JX775 Motoriduttore epicicloidale
  • 45JX775 Motoriduttore epicicloidale
  • 45JX775 Motoriduttore epicicloidale
  • 45JX775 Motoriduttore epicicloidale
  • 45JX775 Motoriduttore epicicloidale

Specifiche

45JX775-5 Materiale dell'alloggiamento Lega di zinco Codificatore Opzionale
Modello TJX45RT 45JX775-6
A-B 2 canali
775Encoder-5V 13PPR

Cuscinetto Cuscinetto a sfere
Modulo dell'ingranaggio 0,6 milioni
Commutatore Spazzolato
Materiale degli ingranaggi Acciaio 40Cr
Forza di pressione massima sull'albero ≤20kgf
Ciglia posteriori ≤2°
Freno disponibile No
Costruzione di ingranaggi Ingranaggio planetario

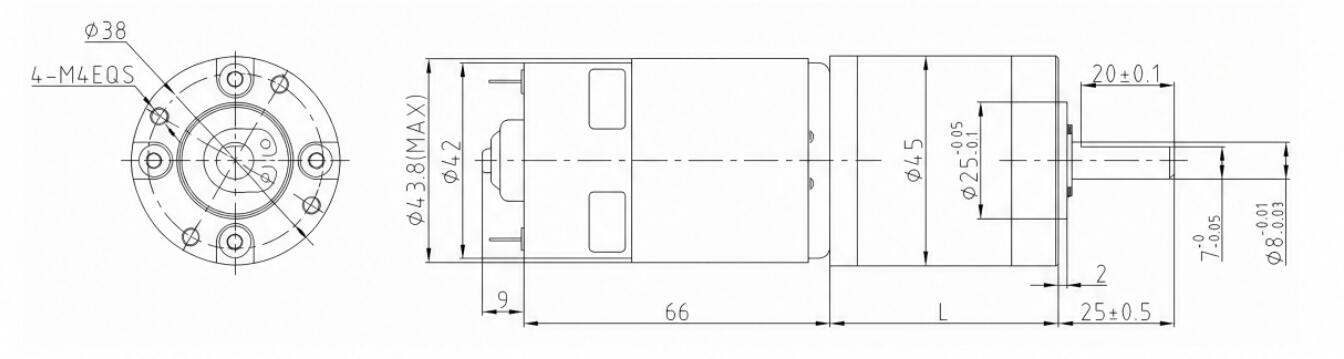

Dimensioni (mm)
45JX775-7

Dati tecnici

VELOCITÀ DEL MOTORE CC Rapporto Fasi dell'ingranaggio Dimensioni del cambio Numero di modello Voltaggio Nessun carico Al caricamento
Gamma operativa Tensione nominale Corrente Velocità Corrente Coppia Velocità
giri al minuto Dia L Min-Max V V mA giri al minuto mA N.m giri al minuto
6500 3.7 1 45 29.7 TJX45RT3.7i-24V-1756.8R 6.0-36.0 24 420 1756.8 3000 0.29 1405.4
6500 5.2 1 45 29.7 TJX45RT5.2i-24V-1250R 6.0-36.0 24 420 1250 3000 0.4 1000
6500 13.7 2 45 39.4 TJX45RT13.7i-24V-474.5R 6.0-36.0 24 420 474.5 3000 0.95 379.6
6500 19.2 2 45 39.4 TJX45RT19.2i-24V-338.5R 6.0-36.0 24 420 338.5 3000 1.34 270.8
6500 26.9 2 45 39.4 TJX45RT26.9i-24V-241.6R 6.0-36.0 24 420 241.6 3000 1.87 193.3
6500 51 3 45 49.1 TJX45RT51i-24V-127.5R 6.0-36.0 24 420 127.5 3000 3.2 102
6500 71 3 45 49.1 TJX45RT71i-24V-91.5R 6.0-36.0 24 420 91.5 3000 4.45 73.2
6500 100 3 45 49.1 TJX45RT100i-24V-65R 6.0-36.0 24 420 65 3000 6.27 52
6500 139 3 45 49.1 TJX45RT139i-24V-46.8R 6.0-36.0 24 420 46.8 3000 8.71 37.4
6500 189 4 45 60.3 TJX45RT189i-24V-34.4R 6.0-36.0 24 420 34.4 3000 10.66 27.5
6500 264 4 45 60.3 TJX45RT264i-24V-24.6R 6.0-36.0 24 420 24.6 3000 12 19.7
6500 369 4 45 60.3 TJX45RT369i-24V-17.6R 6.0-36.0 24 420 17.6 3000 12 14.1
6500 512 4 45 60.3 TJX45RT512i-24V-12.7R 6.0-36.0 24 420 12.7 3000 12 10.2
6500 721 4 45 60.3 TJX45RT721i-24V-9R 6.0-36.0 24 420 9 3000 12 7.2
6500 699 5 45 71.5 TJX45RT699i-24V-9.3R 6.0-36.0 24 420 9.3 3000 12 7.4
6500 977 5 45 71.5 TJX45RT977i-24V-6.7R 6.0-36.0 24 420 6.7 3000 12 5.3
6500 1367 5 45 71.5 TJX45RT1367i-24V-4.8R 6.0-36.0 24 420 4.8 3000 12 3.8
6500 1911 5 45 71.5 TJX45RT1911i-24V-3.4R 6.0-36.0 24 420 3.4 3000 12 2.7
6500 2672 5 45 71.5 TJX45RT2672i-24V-2.4R 6.0-36.0 24 420 2.4 3000 12 1.9
6500 3736 5 45 71.5 TJX45RT3736i-24V-1.7R 6.0-36.0 24 420 1.7 3000 12 1.4

Conversione dell'unità di coppia: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Se hai bisogno di altri parametri, contatta il servizio clienti.
